從高低溫循環泵結構圖中可以明確的看出高低溫冷卻循環泵是由許多配件構成，例如1.泵體、2.葉輪、3.葉輪螺母、4.機械密封、5.泵蓋、6.擋水圈、7.螺塞、8.底座、9.電機等循環泵配件構成。

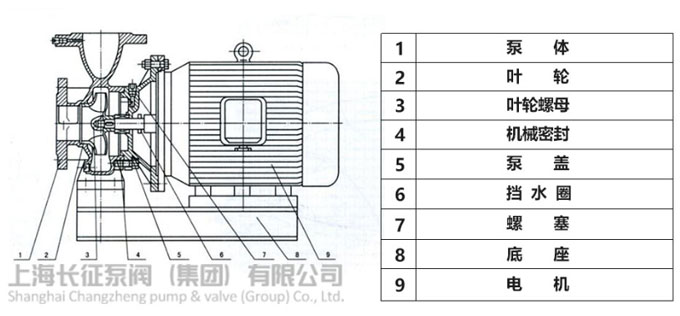

高低溫循環泵結構圖
高低溫循環泵配件說明
泵體
泵體是由兩部分構成分別是吸水室與壓水室。在吸水室的進口與壓水室的出口分別是循環泵進口法蘭與出口法蘭，能用來連接進水管與出水管的。吸水室通常是一段漸漸收縮的錐形短管或者等徑直管，低溫循環泵的作用是把水流引到葉輪，并且向葉輪提供所需要的流態。壓水室的作用在于收集葉輪流出的液體之用，并且把液體引到出口。壓水室的外形比較像蝸牛殼，通常稱為蝸殼，葉輪就在蝸殼的里面。泵體的頂部配有排氣孔，可以用來抽真空或者灌水。在殼體的底部設有一個放水孔，平常用方頭螺栓塞住，停機后可以把泵體中的積水排出，避免低溫循環泵內部配件出現銹蝕，防止在冬季將泵體凍裂。泵體是由鑄鐵或者鑄鋼等材料制造，內表面需要光滑可以使水力損失減小。
葉輪
葉輪被稱之為水泵的心臟可見其重要性，葉輪指的是裝有動葉的輪盤，是沖動式汽輪機轉子的主要構成部分。
葉輪螺母
葉輪螺母顧名思義就行專門用來固定葉輪的螺母，葉輪在經過靜平衡試驗后，可以采用軸套與兩側的軸套螺母進行固定，軸向外周能利用軸套螺母進行調整。
機械密封
開心魔法指的是至少有一對垂直于旋轉軸線端面在流體壓力與補償機構彈力的作用下和輔助密封的拍和下一直保持貼合并且相對滑動，所構成的避免流體泄露的裝置。
泵蓋
低溫冷卻液循環泵的泵蓋上有橡膠密封墊能防止剎車液漏出使水分進入。泵蓋由金屬或者塑料制成。
擋水圈
擋水圈的作用是輔助密封的作用，與盤根與機械密封一起避免出現側漏。
底座
底座是液壓支架上的一個部件，底座可以直接和底板接觸，將支架的支撐力傳遞給底板。
電機
電機指的是電磁感應定律實現電能轉換或者傳遞的一種電磁裝置。
高低溫循環泵結構圖及配件說明由水泵廠家總結，推薦閱讀：高低溫循環泵怎么選？
