單級單吸離心泵的結構可以是臥式的也可以是立式的，這要取決于用戶的選擇。單級單吸臥式離心泵適用于場地空曠的環境中使用，而單級單吸立式離心泵適用于工作環境比較局促的環境中使用。不管是單級單吸臥式離心泵還是單級單吸立式離心泵都屬于單級單吸離心泵。
單級單吸離心泵的結構介紹

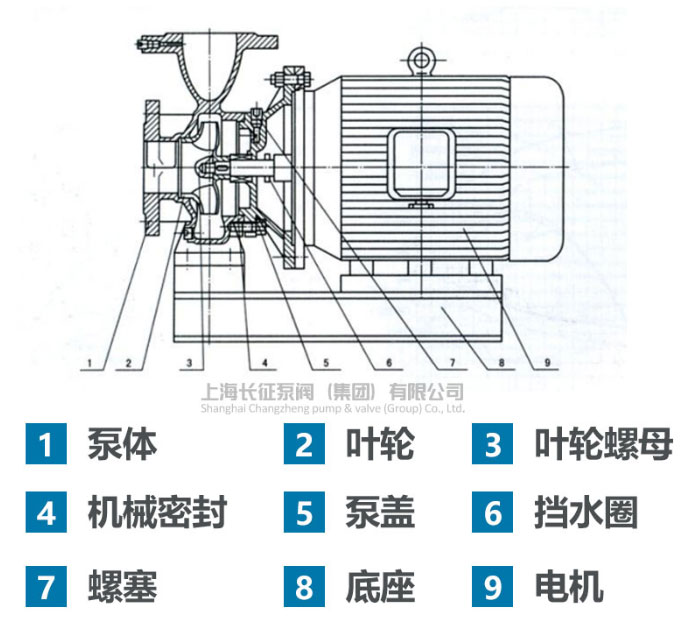

從單級單吸臥式離心泵結構圖上可以看出臥式離心泵是由許多零部件構成的，其中包括泵體、葉輪、葉輪螺母、機械密封、泵蓋、擋水圈、螺塞、底座、電機等部件構成。
單級單吸離心泵結構可以分為直聯設計、雙流道設計、無滲漏機械密封設計。
直聯設計：單級單吸離心泵的設計使用延長了電機軸直接驅動葉輪的方式，代替了普通離心泵的轉子支撐部件，無需聯軸器，葉輪和電機通過同軸進行運轉。組件同心度會有所提高，臥式泵的運行會更加平穩、噪聲比較低、振動聲音比較小，會符合環保設計的要求。由于直連式設計，占地面積會比較小，重量會比較輕，使用了后拉結構，能在不拆卸進出口管路的情況下將電機與轉子部件退出，安裝維修比較方便。
雙流道設計：一部分泵體使用雙流道設計，可以減少徑向力，進而延長機械密封與電機以及軸承的使用壽命。
無滲漏機械密封設計：離心泵根據使用介質不一樣可分別使用合資或者進口材質耐溫、耐磨耐腐硬質合金機械密封，進而解決了單級單吸離心泵填料和陶瓷密封嚴重漏水的問題，進而保證了場地運行環境的干凈整潔。

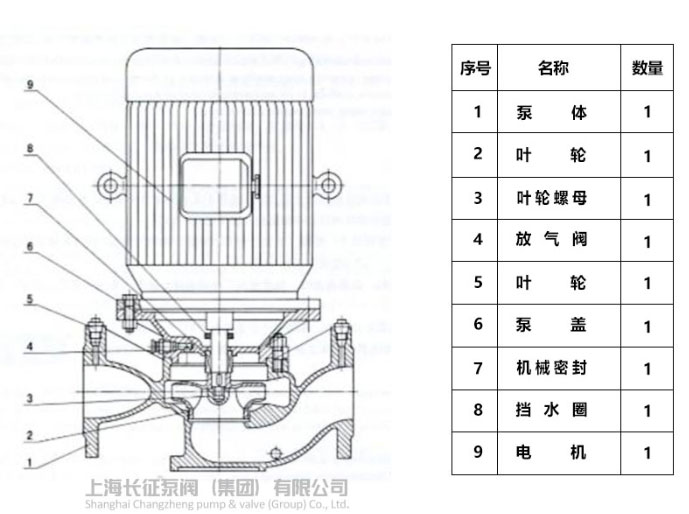

從單級單吸立式離心泵結構圖中可以看出立式離心泵是由許多零部件構成，分別是泵體、葉輪、葉輪螺母、放氣閥、葉輪、泵蓋、機械密封、擋水圈、電機等零部件構成。
立式直連設計：單級單吸立式離心泵的設計使用延長電機軸直接驅動葉輪的方式，取代了普通離心泵的轉子支撐部件，無需聯軸器葉輪和電機同軸運行，實現機泵一體，組件的同心度比較高。由于是立式直聯設計占地面積會比較小，重量會比臥式離心泵要輕便的多。進口與出口尺寸相同，能向閥門一樣直接安裝在管路的任何部位。電機加上防雨罩能放在戶外進行使用，單級單吸離心泵配有底腳盤，安裝應用比較方便。
雙流道設計：一部分泵體使用雙流道設計，能減少徑向力，進而延長機械密封與電機軸承以及葉輪的使用年限。
無滲漏機械密封設計：單級單吸立式離心泵可以根據使用介質分別使用合資或者進口耐腐耐磨硬質合金機械密封。可以解決離心泵填料和一般他吃米飯嚴重滲漏的問題。
