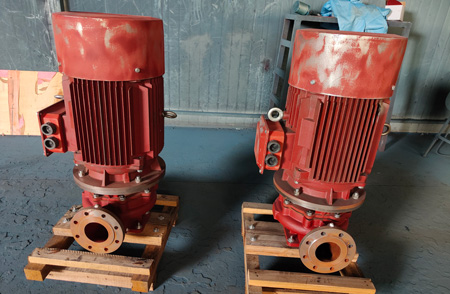

水泵的特性曲線是指水泵中性能參數之間的關系曲線。制定水泵性能曲線圖是為了快速找出所需要的泵型。使選擇出的水泵型號可以在高效區內正常運行。

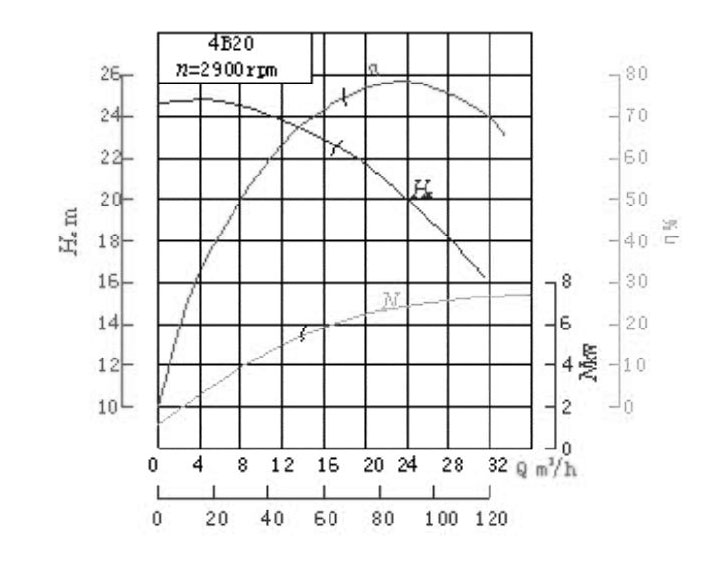

Q-H曲線
Q代表流量，H表示揚程，Q-H表示流量和揚程的關系。以離心泵為例，揚程在較大流量范圍內是隨著流量的增加而減小的。離心泵型號不同，流量揚程曲線的形狀也不相同。有的曲線平坦，適用于揚程變化不大流量變化較大的場合，而有些曲線比較陡峭，適用于揚程變化范圍大而流量不允許變化太大的場合使用。Q-H曲線，即流量和揚程曲線是一條不規則的下傾曲線。選泵時工況點在流量和揚程高效區范圍內。
Q-N曲線
Q表示流量，N表示軸功率，Q-N表示流量和軸功率的關系。軸功率隨著流量的增大而增大。當流量Q=0時，泵軸的功率較小。啟動前壓水管路閘閥是完全關閉的，等到電機運行正常后，壓力表的數值達到預定值時，再緩慢打開閘閥，水泵會正常工作運行。Q-N曲線是液體介質輸送時流量和軸功率之間的關系，抽吸的液體容量不同時要進行換算。
Q-η曲線
Q表示流量，η表示效率。Q-η曲線表示流量和效率的關系。剛開始效率隨著流量的增加而增加，等到數值為較大值時，效率又會隨著流量的增加而下降。這時曲線較大值相當于效率較高點。水泵在該點時是較高效率。該點為離心水泵的設計點。選泵時，可以使水泵效率在高效區范圍內運行。
Q-Hs曲線
Q表示流量，Hs表示允許吸上真空高度，Q-Hs表示流量和允許吸上真空高度的關系。實際的Hs應該小于Q-Hs曲線上的數值。
水泵性能曲線圖是指液體在泵內運動規律的外在表現形式，是水泵揚程和流量之間的關系曲線，在轉速固定時，揚程（H）、軸功率（N）、效率（η）、允許吸上真空高度（HS）等隨著流量（Q）的變化的關系。可以作為選泵的依據。水泵廠家總結。
